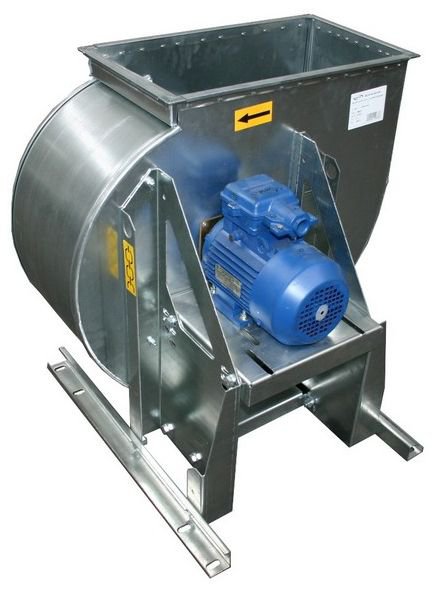

Вентилятор Веза ВРАВ 3,55 радиальный

Категория: ВРАВ
Поделиться:
  • Описание

  • Характеристики

Обзор

pdf Радиальные вентиляторы ВРАB каталог и описание.

Веза ВРАB 3,55 описание

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.

Вентиляторы изготавливают по 1-й (с непосредственным соединением с двигателем) и 5-й (с ременным приводом) конструктивной схеме согласно ГОСТ 5976.

  • Вентиляторы по 5-й конструктивной схеме типоразмеры: 630 - 1250 мм;
  • Вентиляторы по 1-й конструктивной схеме типоразмеры 200 - 800 мм.

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Сертифицированы и аттестованы для использования во взрывоопасных производствах.

Вентиляторы Веза ВРАВ 3,55 могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Температура окружающей среды

  • от -45 до +40°С для умеренного климата,
  • от -60 до +40°С для умеренного и холодного климата,
  • от -10 до +50°С для тропического климата;

Конструктивные варианты:

  • общепромышленные (Н);
  • теплостойкие (Ж);
  • коррозионностойкие (К1);
  • коррозионно-теплостойкие (К1Ж);
  • взрывозащищенные (В) – только по 1-й конструктивной схеме;
  • взрывозащищенные теплостойкие (ВЖ) – исполнение 1ое;
  • взрывозащищенные коррозионностойкие (ВК1; ВК3) – исполнение 1ое;
  • взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – исполнение 1ое;
  • сейсмостойкие (С) - исполнение 1ое и 5ое.

Эксплуатация, использование и конструкция ВРАВ 3,55

Вентиляторы Веза ВРАВ 3,55 имеют рабочее колесо барабанного типа левого или правого вращения с 32 загнутыми вперед лопатками. Спиральный корпус - поворотный. Входной патрубок имеет цилиндрическую форму и не входит в рабочее колесо, что обеспечивает надежную работу вентилятора. У вентиляторов отсутствует входной фланец, что обеспечивает более благоприятный вход потока при отсутствии воздуховода на стороне всасывания.

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30 дБ на расстоянии 5 м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.

Обозначение вентилятора ВРАB

Обозначение вентилятора

Рабочие характеристики Веза ВРАB 3,55

Рабочие характеристики Веза ВРАB 3,55

Аэродинамика и график работы ВРАВ 3,55

Аэродинамика и график работы ВРАВ 3,55

Общий график производительности по серии ВРАB

Общий график производительности по серии ВРАB

Размеры и схема ВРАB 3,55 исполнение 1

Размеры и схема исполнение 1

Присоединительные размеры ВРАB 3,55

Присоединительные размеры ВРАB 3,55

Установочные размеры Веза ВРАB 3,55

Установочные размеры ВРАB 3,55

Характеристики

Бренд Веза
Конструкция радиальный
Мощность, кВт 0.55
Типразмер, мм 390
Производительность, м3/ч 3515
Питание [В] ~220/380В
Макс. темпер. воздуха, °С 40
Вес, кг 62
