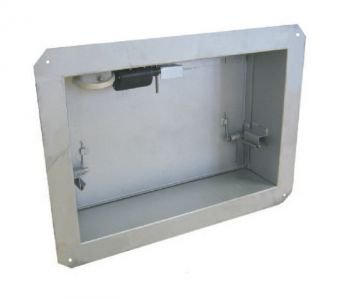

Клапан КДМ-2С с электромагнитным приводом ЭМ

Описание и применение КДМ-2С с электромагнитным приводом ЭМ

Клапан КДМ-2с: Сертификат соответствия требованиям технического регламента на клапан КДМ-2с-C-RU.ПБ25.В.00578.

Предел огнестойкости клапан КДМ-2с: E90 (1,5 часа). Клапан КДМ-2с изготавливается из стали ГОСТ19904-90 с последующей окраской.

Клапан КДМ-2с по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового нормально закрытого клапана. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, не подверженных задымлению, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные рабочие значения температуры окружающего воздуха от -30оС до +40оС при отсутствии прямого воздействия атмосферных осадков.

Клапан КДМ-2с выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан КДМ-2с работоспособен в любой пространственной ориентации.

Клапан КДМ-2с не подлежит установке в вентиляционных каналах помещений категории А и Б по пожаровзрывобезопастности.

Клапан КДМ-2С комплектуется следующими типами приводов:

• электромагнитный (ЭМ);
• электромеханический МВ, MВЕ;
• электромеханический MS, MSЕ (Siemens).

Схема конструкции КДМ-2С с электромагнитным приводом ЭМ для прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - полуось;
4 - уплотнитель;
5 - пружина привода;
6 - электромагнит;
7- ребро жесткости;
8 - зацеп;
9 - микро переключатель;
10 - элетромеханический привод;
11 - ось;
12 - система рычагов.

B и H - установочные размеры клапана, мм;
B1 и Н1 - габаритные размеры клапана, мм;
Х - вылет заслонки клапана, мм;
L - длина клапана, мм.

Для стенового исполнения:

(КДМ-2с):
B1 = B + 96, мм;
H1 = H +108, мм;

(КДМ-2м):
B1 = B + 90, мм;
H1 = H +104, мм;
Х = Н - 130, мм;

L= 165 мм.

Для канального исполнения:
(КДМ-2м/КДМ-2с):
B1 = B + 60, мм;
H1 = H +60, мм;
Х = Н - 110, мм;

L= 200 мм.

Примечание

1. Клапаны КДМ-2м и стенового исполнения изготавливаются только с внутренним расположением привода.

2. Клапаны КДМ-2м и КДМ-2с канального исполнения с электромеханическим приводом изготавливаются как с внешним, так и с внутренним расположением привода.

3. Клапаны КДМ-2м и КДМ-2с канального исполнения с электромагнитным приводом изготавливаются только с внутренним расположением привода.

4. При установке электромагнитных приводов на клапаны КДМ-2м и КДМ-2с приводы комплектуются защитным кожухом.

Схема установки КДМ-2С с электромагнитным приводом ЭМ

Структура обозначения и наименования клапан КДМ-2С с электромагнитным приводом ЭМ
