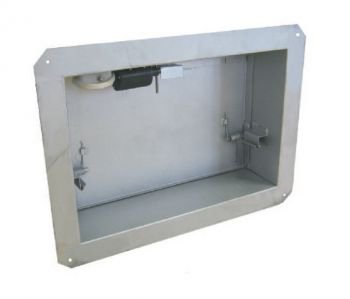

Клапан КДМ-3 с электромагнитным приводом ЭМ

Описание и применение КДМ-3 с электромагнитным приводом ЭМ

Сертификат соответствия требованиям технического регламента на клапан КДМ-3 - С-RU.ПБ25.В.01558

Предел огнестойкости клапана КДМ-3:

• в режиме противопожарного нормально закрытого клапана – ЕI 120.
• в режиме дымового клапана – E 120.

Клапан КДМ-3 изготавливается из оцинкованной стали ГОСТ 19904-90,  по конструкции аналогичен клапану КДМ-2м с заслонкой, коробчатого типа, заполненной термоизоляцией.

Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре нормально закрытые клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара кгазовыми, аэро­зольными или порошковыми установками. Конструкция нормально зарытых клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

В режиме дымового клапана КДМ-3 предназначены для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м/КДМ-2с. Клапаны выпускаются как в стеновом, так и в канальном исполнении. Устанавливаются в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии прямого воздействия атмосферных осадков.

Клапан КДМ-3 комплектуется следующими типами приводов:

• электромагнитный (ЭМ)
• электромеханический MS, MSE (Siemens);
• электромеханический MB, MBE.

Схема конструкции КДМ-3 с электромагнитным приводом ЭМ для прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - полуось;
4 - уплотнитель;
5 - пружина привода;
6 - электромагнит;
7- ребро жесткости;
8 - зацеп;
9 - микро переключатель;
10 - элетромеханический привод;
11 - ось;
12 - система рычагов.

B и H - установочные размеры клапана, мм;
B1 и Н1 - габаритные размеры клапана, мм;
Х - вылет заслонки клапана, мм;
L - длина клапана, мм.

Для стенового исполнения:

(КДМ-3):
B1 = B + 90, мм;
H1 = H + 104, мм;
Х = Н - 130, мм;

L= 165 мм.

Для канального исполнения:
(КДМ-3):
B1 = B + 60, мм;
H1 = H + 60, мм;
Х = Н - 110, мм;

L= 200 мм.

Примечание

1. Клапаны КДМ-3 стенового исполнения изготавливаются только с внутренним расположением привода.

2. Клапаны КДМ-3 канального исполнения с электромеханическим приводом изготавливаются как с внешним, так и с внутренним расположением привода.

3. Клапаны КДМ-3 канального исполнения с электромагнитным приводом изготавливаются только с внутренним расположением привода.

4. При установке электромагнитных приводов на клапаны КДМ-3 приводы не комплектуются защитным кожухом при размере B>380 мм.

Схема установки КДМ-3 с электромагнитным приводом ЭМ

Структура обозначения и наименования клапан КДМ-3 с электромагнитным приводом ЭМ
