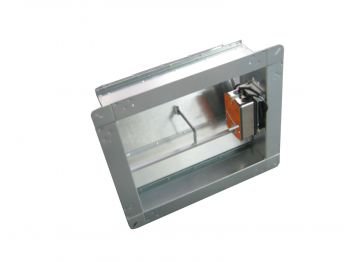

Клапан КДМ-3 с электромеханическим приводом МBE
Описание
Обзор
Описание и применение КДМ-3 с электромеханическим приводом МBE
Сертификат соответствия требованиям технического регламента на клапан КДМ-3 - С-RU.ПБ25.В.01558
Предел огнестойкости клапана КДМ-3:
- в режиме противопожарного нормально закрытого клапана – ЕI 120.
- в режиме дымового клапана – E 120.
Клапан КДМ-3 изготавливается из оцинкованной стали ГОСТ 19904-90, по конструкции аналогичен клапану КДМ-2м с заслонкой, коробчатого типа, заполненной термоизоляцией.
Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нормальных условиях эти клапаны закрыты. При пожаре нормально закрытые клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара кгазовыми, аэрозольными или порошковыми установками. Конструкция нормально зарытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.
В режиме дымового клапана КДМ-3 предназначены для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м/КДМ-2с. Клапаны выпускаются как в стеновом, так и в канальном исполнении. Устанавливаются в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии прямого воздействия атмосферных осадков.
Клапан КДМ-3 комплектуется следующими типами приводов:
- электромагнитный (ЭМ)
- электромеханический MS, MSE (Siemens);
- электромеханический MB, MBE.
Схема конструкции КДМ-3 с электромеханическим приводом МBE для прямоугольного сечения
Обозначения на схемах
1 - корпус клапана;
2 - заслонка;
3 - полуось;
4 - уплотнитель;
5 - пружина привода;
6 - электромагнит;
7- ребро жесткости;
8 - зацеп;
9 - микро переключатель;
10 - элетромеханический привод;
11 - ось;
12 - система рычагов.
B и H - установочные размеры клапана, мм;
B1 и Н1 - габаритные размеры клапана, мм;
Х - вылет заслонки клапана, мм;
L - длина клапана, мм.
Для стенового исполнения:
(КДМ-3):
B1 = B + 90, мм;
H1 = H + 104, мм;
Х = Н - 130, мм;
L= 165 мм.
Для канального исполнения:
(КДМ-3):
B1 = B + 60, мм;
H1 = H + 60, мм;
Х = Н - 110, мм;
L= 200 мм.
Примечание
1. Клапаны КДМ-3 стенового исполнения изготавливаются только с внутренним расположением привода.
2. Клапаны КДМ-3 канального исполнения с электромеханическим приводом изготавливаются как с внешним, так и с внутренним расположением привода.
3. Клапаны КДМ-3 канального исполнения с электромагнитным приводом изготавливаются только с внутренним расположением привода.
4. При установке электромагнитных приводов на клапаны КДМ-3 приводы не комплектуются защитным кожухом при размере B>380 мм.
Схема установки КДМ-3 с электромеханическим приводом МBE
Структура обозначения и наименования клапан КДМ-3 с электромеханическим приводом МBE
