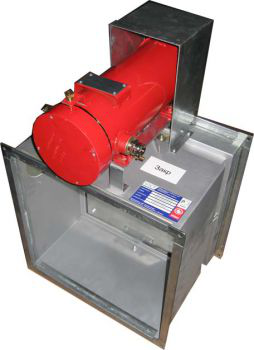

Клапан КПС-1-В взрывозащищенный с электромеханическим приводом МB

Описание и применение КПС-1-В взрывозащищенный

Клапан КПС-1-В взрывозащищенный выпускается в двух модификациях КПС-1(60)-В и КПС-1(90)-В, различающихся пределом огнестойкости.

Предел огнестойкости клапана КПС-1(60)-В:

• в режиме нормально открытого (огнезадерживающего) клапана - EI 60 (1 час)
• в режиме нормально закрытого (дымового) клапана - (1,5 часа)EI 90, E 90

Предел огнестойкости клапана КПС-1(90)-В:

• в режиме нормально открытого (огнезадерживающего) клапана - (1,5 часа)EI 90
• в режиме нормально закрытого (дымового) клапана - EI 120, E 120 (2 часа)

Противопожарный клапан КПС-1-В по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30оС до +40оС, при условии отсутствия прямого воздействия атмосферных осадков.

Клапан КПС-1-В выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации.

Клапан КПС-1-В предназначен для установки в помещениях отнесенных к категориям А или Б по взрывопожарной опасности (по НПБ 105-03), а также во взрывоопасных зонах классов В-1, В-1а, В-1б, В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIA, IIB и IIC по ГОСТ Р 51330.11-99, ГОСТ Р 51330.19-99 и к группам Т1, Т2, Т3, Т4, Т5 и Т6 по ГОСТ Р 51330.5-99. Взрывозащищенный клапан с электромеханическим приводом может устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТ Р 51330.9-99. Клапан взрывобезопасный с пружинным приводом и тепловым замком может устанавливаться во взрывоопасных зонах 0, 1 и 2 согласно классификации ГОСТ Р 51330.9-99.

Конструкция клапана взрывозащищенного с электромеханическим приводом МB

• односекционный сварной. Изготовлен из углеродистой стали.

КПС-1-В состоит из: корпуса, заслонки, привода во взрывонепроницаемой оболочке и кожуха, предохраняющего привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.

Клапан КПС-1-В комплектуется следующими типами приводов:

• электромеханический МB;
• пружинный с тепловым замком (ТЗ).

Схема конструкции КПС-1-В взрывозащищенный прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - взрывонепроницаемая оболочка привода;
4 - защитный кожух;
5 - крышка люка.

B и H - размеры внутреннего сечения клапана, мм

Длина клапана КПС 1-В с электромеханическим приводом L=392 мм;
Длина клапана КПС 1-В с тепловым замком L=330 мм.

Если B и H < 600 мм
B1 = B + 40
H1 = H + 40

Если B или H 600 мм
B1 = B + 60
H1 = H + 60

Вылет заслонки. При конструировании систем вентиляции необходимо учитывать вылет заслонки. До и после клапана необходимо проектировать прямой участок воздуховода с сечением, равным сечению клапана, и
длиной, равной вылету заслонки.

Вылет заслонки за корпус клапана КПС-1 прямоугольного сечения с электромеханическим приводом МB

Схема конструкции КПС-1-В взрывозащищенный круглого сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - тепловой замок;
4 - защитный кожух;
5 - крышка люка;
6 - электромеханический привод.

D - диаметр клапана, мм;
L - длина клапана, мм.
Для клапанов на ниппельном соединении L=450 мм
Для клапанов на фланцевом соединении L=350 мм

Минимальный диаметр клапана - 140.

Клапаны диаметром 100 и 125 с тепловым замком изготавливаются из клапана 200 с двумя трубчатыми переходами длиной 300мм.

Вылет заслонки за корпус клапана КПС-1-В круглого сечения

Структура обозначения и наименования с электромеханическим приводом МB взрывозащищенный
