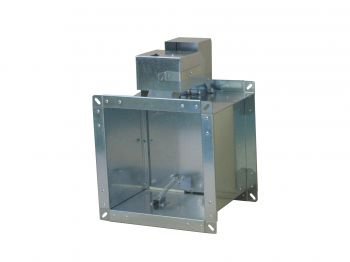

Клапан КПС-1M(60) c электромагнитным приводом ЭМ
Описание
Обзор
Описание и применение КПС-1M(60) c электромагнитным приводом ЭМ
Предел огнестойкости клапана КПС-1м(60):
- в режиме нормального открытого (огнезадерживающего) клапана - EI 60 (1 час)
- в режиме нормального закрытого (дымового) клапана - E 90,EI 90 (1,5 часа)
Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(60) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330,2012 и СП 7.13130.2013.
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
КПС-1м(60) работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Конструкция клапана c электромагнитным приводом ЭМ
Конструкция клапана КПС-1м(60) представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положение приводом.
Клапан КПС-1M(60) комплектуется следующими типами приводов:
- электромеханический MS, MSE (Siemens);
- электромеханический MB, MBE;
- электромагнитный (ЭМ);
- пружинный с тепловым замком (ТЗ).
Схема конструкции КПС-1M(60) c электромагнитным приводом ЭМ прямоугольного сечения
Обозначения на схемах
1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.
B и H - размеры внутреннего сечения клапана, мм
Длина клапанов L=300 мм
B1 = B + 60
H1 = H + 60
Для установки клапана КПС-1м(60) в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение.
При необходимости установки клапана именно круглого сечения рекомендуется применять клапаны КПС-1(60).
Вылет заслонки за корпус клапана КПС-1M(60) c электромагнитным приводом ЭМ
Структура обозначения и наименования КПС-1M(60) c электромагнитным приводом ЭМ
