Клапан КПС-2 пружинный с тепловым замком ТЗ

Категория: Клапана
  • Описание

Обзор

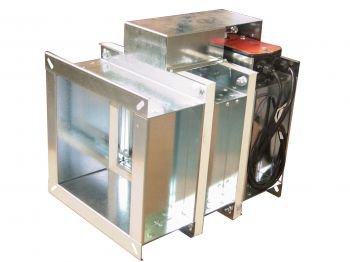

Клапан КПС-2 пружинный с тепловым замком ТЗ

Описание и применение КПС-2 пружинный с тепловым замком ТЗ

  • в режиме нормально открытого(огнезадерживающего) клапана - EI 120 (2 часа)
  • в режиме нормально закрытого(дымового) клапана - EI 120Е120 (2 часа)
  • в режиме нормально открытого (двойного действия) клапана - EI 120 (2 часа)

Противопожарный клапан КПС-2 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), в качестве дымового с нормально закрытой заслонкой (НЗ)и в качестве клапана двойного действия(ДД)с нормально открытой заслонкой (для последовательной работы в каждом состоянии: при пожаре в качестве нормально открытого клапана и после пожара для проветривания помещения от продуктов горения и тушения в качестве дымового клапана) , согласно требованиям СП 60.13330.2012 и СП7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков. Клапан КПС-2 выпускается прямоугольного (квадратного)  или круглого сечения( кроме клапана двойного действия). Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

КПС-2 работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана пружинный с тепловым замком ТЗ

Конструкция клапана КПС-2, представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.

Клапан КПС-2 состоит из: секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.

Клапан КПС-2 комплектуется следующими типами приводов:

  • электромеханический MS, MSE(Siemens);
  • электромеханический МВ; MBE;
  • электромагнитный (ЭМ), как в комбинации с тепловым замком , так и без него;
  • пружинный с тепловым замком (ТЗ).

Схема конструкции КПС-2 пружинный с тепловым замком ТЗ для прямоугольного сечения

Схема конструкции КПС-2 пружинный с тепловым замком ТЗ для прямоугольного сечения

Обозначения на схемах

1- секция 1 клапана;
2 - секция 2 клапана;
3 - заслонка;
4 - ось заслонки;
5 - крышка электромеханического привода;
6 - крышка люка;
7 - электромагнит;
8 - подпружиненный рычаг;
9 - предохранительный рычаг;
10 - тепловой замок;
11 - электромеханический привод;
12 - крышка электромагнитного привода;
13 - пожарный извещатель ИП-103.

B и H - размеры внутреннего сечения клапана, мм
Если B и H < 600 мм
B1 = B + 40
H1 = H + 40

Если B или H  600 мм
B1 = B + 60
H1 = H + 60

Вылет заслонки за корпус клапана КПС-2 пружинный с тепловым замком ТЗ

Вылет заслонки за корпус клапана КПС-2 пружинный с тепловым замком ТЗ

Схема конструкции КПС-2 для круглого сечения

Схема конструкции КПС-2 круглого сечения

Обозначения на схема

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - защитный кожух;
5 - крышка люка;
6 - пожарный извещатель ИП-103;
7 - электромагнитный привод;
8 - тепловой замок.
D - диаметр клапана, мм;
L - длина клапана, мм.х

Для клапанов на ниппельном соединении L=470 мм
Для клапанов на фланцевом соединении L=455 мм

Минимальный диаметр клапана с электромеханическим и электромагнитным приводом - 100. Минимальный диаметр клапана с тепловым замком - 140. Клапаны диаметром 100 и 125 с тепловым замком изготавливаются из клапана 200 с двумя трубчатыми переходами.

Необходимо обратить внимание, что потери давления на клапанах 100, 125, 140, 160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром.

Вылет заслонки за корпус клапана КПС-2 пружинный с тепловым замком ТЗ для круглого сечения

Вылет заслонки за корпус клапана КПС-2 пружинный с тепловым замком ТЗ для круглого сечения

Структура обозначения и наименования клапан КПС-2 пружинный с тепловым замком ТЗ

Структура обозначения и наименования клапан КПС-2 пружинный с тепловым замком ТЗ
