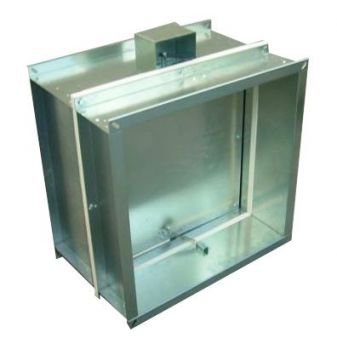

Клапан КПС-3 пружинный с тепловым замком ТЗ

Описание и применение КПС-3 пружинный с тепловым замком ТЗ

• в режиме нормально открытого (огнезадерживающего) клапана - EI 180 (3 часа)
• в режиме нормально закрытого (дымового) клапана - EI 180, E 180 (3 часа)

Противопожарный клапан КПС-3 систем вентиляции зданий и сооружений КПС-3 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков. КПС-3 выпускается прямоугольного (квадратного) сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен в любой пространственной ориентации. Клапан КПС-3 не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана пружинный с тепловым замком ТЗ

Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали. Клапан КПС-3 состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана в строительную конструкцию.

Клапан КПС-3 комплектуется следующими типами приводов:

• электромеханический MS, MSE(Siemens);
• электромеханический МВ; MBE;
• электромагнитный (ЭМ), как в комбинации с тепловым замком , так и без него;
• пружинный с тепловым замком (ТЗ).

Схема конструкции КПС-3 спружинный с тепловым замком ТЗ для прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.

B и H - размеры внутреннего сечения клапана, мм

Длина клапанов L=450 мм

B1 = B + 60
H1 = H + 60

Для установки клапана КПС-3 в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение. Минимальные размеры сечения клапана КПС-3 с электромеханическим приводом 150х150, а с электромагнитным приводом или тепловым замком - 200х200. Для установки клапана в воздуховоды меньшего сечения применяется клапан с двумя переходами.

Вылет заслонки за корпус клапана КПС-3 пружинный с тепловым замком ТЗ

Структура обозначения и наименования клапан КПС-3 пружинный с тепловым замком ТЗ
