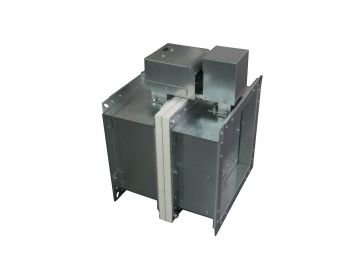

Клапан КПС-4 с электромагнитным приводом ЭМ

Описание и применение КПС-4 с электромагнитным приводом ЭМ

Сертификат соответствия требования технического регламента:

• №С-RU.ПБ25.B.01561

Предел огнестойкости клапана КПС-4

• в режиме нормально открытого (огнезадерживающего) клапана - EI240
• в режиме нормально закрытого (дымового) клапна - E240, EI240

Противопожарный клапан систем вентиляции зданий и сооружений КПС-4 (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально откртытой заслонкой (НО), так и дымового с нормально закрытой заслонокй (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13 130.2013.

Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры  окружающего воздуха от -30 С до + 40 С при условии отсутствия прямого воздействия атмосферных осадков.

Конструкция клапана с электромагнитным приводом ЭМ

Клапан выпускается прямоугольного (квадратного) сечения.
Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Клапан изготовлен из оцинкованной стали
Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции N1 и секции N2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Клапан КПС-4 комплектуется следующими типами приводов:

• электромеханический MS, MSE (Siemens)
• электромеханический MB, MBE;
• электромагнитный (ЭМ)
• пружинный с тепловым замком (ТЗ)

Схема конструкции КПС-4 с электромагнитным приводом ЭМ для прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.

B и H - присоединительные размеры ( ширина и высота ) клапана, мм

B1 = B + 60
H1 = H + 60

Вылет заслонки за корпус клапана КПС-4 с электромагнитным приводом ЭМ

Структура обозначения и наименования клапан КПС-4 с электромагнитным приводом ЭМ
