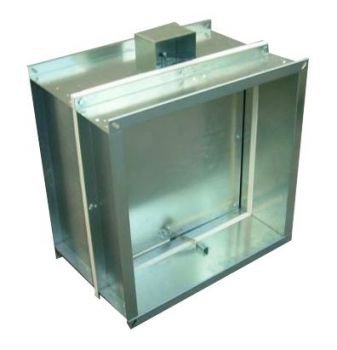

Клапан КПС-4 с пружинным тепловым замком ТЗ
Описание
Обзор
Описание и применение КПС-4 с пружинным тепловым замком ТЗ
Сертификат соответствия требования технического регламента:
- №С-RU.ПБ25.B.01561
Предел огнестойкости клапана КПС-4
- в режиме нормально открытого (огнезадерживающего) клапана - EI240
- в режиме нормально закрытого (дымового) клапна - E240, EI240
Противопожарный клапан систем вентиляции зданий и сооружений КПС-4 (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально откртытой заслонкой (НО), так и дымового с нормально закрытой заслонокй (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13 130.2013.
Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30 С до + 40 С при условии отсутствия прямого воздействия атмосферных осадков.
Конструкция клапана с пружинным тепловым замком ТЗ
Клапан выпускается прямоугольного (квадратного) сечения.
Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Клапан изготовлен из оцинкованной стали
Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции N1 и секции N2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
Клапан КПС-4 комплектуется следующими типами приводов:
- электромеханический MS, MSE (Siemens)
- электромеханический MB, MBE;
- электромагнитный (ЭМ)
- пружинный с тепловым замком (ТЗ)
Схема конструкции КПС-4 с пружинным тепловым замком ТЗ для прямоугольного сечения
Обозначения на схемах
1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.
B и H - присоединительные размеры ( ширина и высота ) клапана, мм
B1 = B + 60
H1 = H + 60
Вылет заслонки за корпус клапана КПС-4 с пружинным тепловым замком ТЗ
Структура обозначения и наименования клапан КПС-4 с пружинным тепловым замком ТЗ
