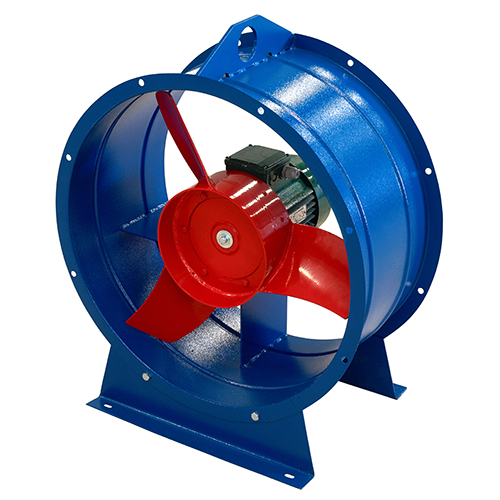

Вентилятор ВО 14-320 №5,6 осевой
Описание
Характеристики
Обзор
Общее описание серии ВО 14-320 №5,6
Аналог и замена для вентиляторов ВОК 380В, ВО 06-300, ВО 12-303 и Аксипал.
Применяется для вентиляции промышленных помещений, охлаждения оборудования с некоторыми ограничениями для канальной вентиляции. Часто применяется для просушки различных материалов с избыточной влажностью (бумага, дерево, овощи, фрукты и др.).
Конструкция ВО 14-320 №5,6 осевого
Вентилятор круглый ВО 14-320 №5,6 имеет круглый корпус с двумя фланцами стандартных размеров на концах. Вентилятор осевой встраивается в систему воздуховодов либо подвешивается за фланцы. Для установки на плоские поверхности может комплектоваться специальной подставкой. Корпус вентилятора изготавливается из стали, алюминия или композитных материалов. Вентилятор имеет три исполнения: общепромышленное, коррозионностойкое и взрывобезопасное. По заказу может комплектоваться защитной решеткой и устройством для регулирования скорости. Вентилятор применяется для повышения качества воздухообмена производственных цехов, создает подвижность воздуха.
Преимущества ВО 14-320 №5,6
- низкий удельный расход электроэнергии и высокий КПД;
- вентилятор совместим и является аналогом ВОК 380В, ВО 06-300, ВО-12-303 и Аксипал;
- имеет защитную сетку и подставку для монтажа на плоские поверхности;
- корпус и рабочее колесо имеют полимерное покрытие;
- возможность взрывозащищенного и коррозионностойкого исполнения.
Вентиляторы серии ВО 14-320 могут изготавливаться из разнородных материалов, а также во взрывобезопасном исполнении с маркировкой взрывозащиты Ex и предоставлением соответствующих подтверждающих сертификатов
Технические характеристики ВО 14-320 №5,6
* Стоимость дана на исполнение с минимальным двигателем.
Название |
Подача
воздуха, м3/ч |
Электродвигатель |
Уровень
шума, дБ(А) |
Полное
давление, Па |
Масса, кг | |||
---|---|---|---|---|---|---|---|---|
кВт | об/мин | питание | степень защиты | |||||
№3,15 | 2500 | 0,12 | 1500 | 3ф/~380В | IP 54 | 64 | 80 | 9 |
2500 | 0,18 | 3000 | 79 | 170 | 9 | |||
|
||||||||
№3,55 | 3 100 | 0,18 | 1500 | 3ф/~380В | IP 54 | 67 | 90 | 10 |
|
||||||||
№4,0 | 2 600 | 0,18 | 1000 |
3ф/~380В |
IP 54 | 66 | 40 | 11 |
4 300 | 0,18 | 1500 | 68 | 110 | 11 | |||
4 900 | 0,25 | 1500 | 74 | 130 | 12 | |||
|
||||||||
№4,5 | 3 120 | 0,18 | 1000 | 3ф/~380В | IP 54 | 68 | 60 | 12,5 |
5 200 | 0,37 | 1500 | 71 | 120 | 13,5 | |||
|
||||||||
№5,0 | 5800 | 0,18 | 1000 | 3ф/~380В | IP 54 | 71 | 60 | 15 |
6500 | 0,37 | 1500 | 74 | 125 | 16 | |||
8100 | 0,55 | 1500 | 74 | 140 | 17,5 | |||
|
||||||||
№5,6 | 8500 | 0,37 | 1000 | 3ф/~380В | IP 54 | 75 | 90 | 26 |
11500 | 0,75 | 1500 | 80 | 120 | 26 | |||
|
||||||||
№6,3 | 9800 | 0,37 | 1000 | 3ф/~380В | IP 54 | 76 | 70 | 32 |
10800 | 0,55 | 1000 | 76 | 83 | 33,5 | |||
13900 | 1,1 | 1500 | 80 | 190 | 35,4 | |||
|
||||||||
№7,1 | 11500 | 0,37 | 1000 | 3ф/~380В | IP 54 | 75 | 80 | 34 |
14500 | 0.75 | 1000 | 77 | 100 | 36 | |||
|
||||||||
№8,0 | 22200 | 1.5 | 1000 | 3ф/~380В | IP 54 | 82 | 90 | 62 |
№10,0 | 40100 | 3 | 1000 | 3ф/~380В | 86 | 110 | 85 | |
|

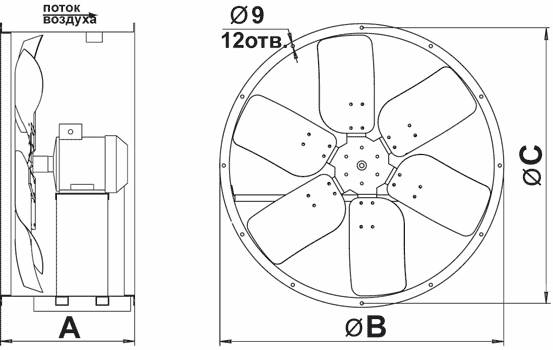

Схема и исполнение вентилятора ВО 14-320
Габаритные размеры серии ВО 14-320
Название | A, мм | B, мм | C, мм |
---|---|---|---|
№3,15 | 250 | 365 | 345 |
№3,55 | 250 | 410 | 390 |
№4 | 250 | 450 | 430 |
№4,55 | 290 | 510 | 490 |
№5,0 | 310 | 570 | 550 |
№5,6 | 310 | 615 | 590 |
№6,3 | 350 | 690 | 670 |
№7,1 | 310 | 770 | 755 |
№8 | 400 | 880 | 860 |
№10 | 610 | 1100 | 1070 |
Аэродинамические характеристики ВО 14-320 №5,6
Характеристики
Скорость вращения, об/мин | 1500 |
Бренд | Россия |
Конструкция | осевой |
Мощность, кВт | 0.37 |
Типразмер, мм | 560 |
Производительность, м3/ч | 8500 |
Питание [В] | ~380В |
Уровень шума, дБ(А) | 75 |
Вес, кг | 26 |
Давление, Па | 90 |
Предложение не является публичной офертой. Обратите внимание на это. Узнать подробности можно на странице Как купить.
