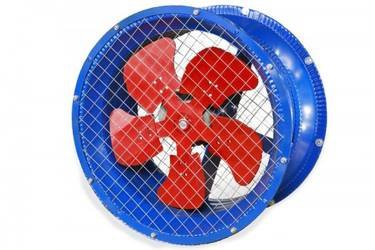

Вентилятор ВС-5 осевой
Описание
Характеристики
Обзор
Область применения ВС-5
Низкого давления
Количество лопаток 6 (5)
ТУ 4861-014-57375659-2004; ТУ 4861-023-57375659-2006
Исполнение и эксплуатация
Исполнение вентиляторов по назначению и материалам:
-общего назначения;
-коррозионно - стойкие из нержавеющей стали;
-взрывозащищенные из разнородных материалов и алюминиевых сплавов.
Сертификаты соответствия № РОСС RU.МГ01.В03479; №РОСС RU.МГ01.В03481;
разрешение № РРС 00-046529
Вентиляторы струйные - ВС предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой от – 40 °С до + 40 °С, не содержащих липких веществ и волокнистых материалов, твердых примесей в перемещаемой среде более 0,01 г/м3.
Вентиляторы применяются для проветривания местных зон в помещениях производственных, общественных зданий и помещениях сельскохозяйственного назначения, а также для вентиляции помещений больших объемов. Вентиляторы предназначены для работы в основном без системы воздуховодов, но могут использоваться и при работе в сети с соответствующим сопротивлением воздуха. Вентиляторы изготавливаются в климатическом исполнении – У (умеренный климат) 2-й и 3-й категории размещения по ГОСТ 15150-69.
Вентиляторы ВС изготовлены по 2-му конструктивному исполнению согласно ГОСТ 1142-90. Корпус вентилятора не поворотный и изготовлен из листовой стали, в виде канала круглого сечения, в котором находится рабочее колесо закрепленное на валу электродвигателя. Со стороны входа и выхода воздуха из корпуса установлены фланцы, на которых закреплены защитные сетки. Вентилятор на месте монтажа можно устанавливать в различных положениях или непосредственно в вентиляционном канале.
Направление потока воздуха и вращение рабочего колеса должно соответствовать стрелкам, находящимся на корпусе вентилятора. Принцип работы вентилятора заключается в прямолинейном перемещении воздуха (вдоль оси вращения колеса) за счет передачи ему энергии вращения рабочего колеса, насаженного на вал и получающего вращение от электродвигателя.
Габаритные и присоединительные размеры ВС-5
Рабочие характеристики ВС-5
Аэродинамические параметры ВС-5
Замена вентиляторов по аэродинамическим характеристикам
Характеристики
Бренд | Россия |
Конструкция | осевой |
Мощность, кВт | 1.1 |
Типразмер, мм | 500 |
Производительность, м3/ч | 8200 |
Питание [В] | ~380 |
Уровень шума, дБ(А) | 85 |
Макс. темпер. воздуха, °С | 40 |
Вес, кг | 26 |
Давление, Па | 240 |
