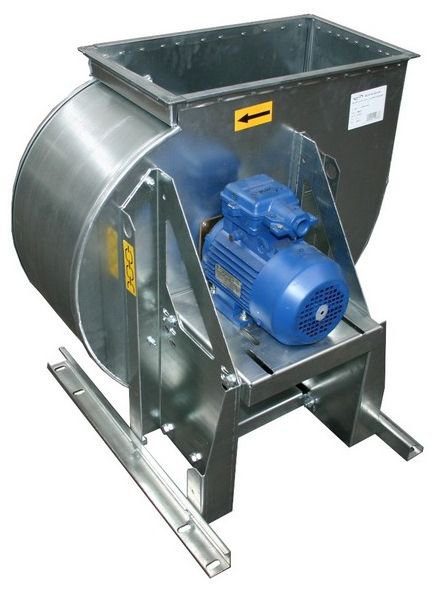

Вентилятор Веза ВРАВ 6,3 исполнение 5

Радиальные вентиляторы ВРАB каталог и описание.

Веза ВРАB 6,3 исполнение 5 описание

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.

Вентиляторы изготавливают по 1-й (с непосредственным соединением с двигателем) и 5-й (с ременным приводом) конструктивной схеме согласно ГОСТ 5976.

• Вентиляторы по 5-й конструктивной схеме типоразмеры: 630 - 1250 мм;
• Вентиляторы по 1-й конструктивной схеме типоразмеры 200 - 800 мм.

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Сертифицированы и аттестованы для использования во взрывоопасных производствах.

Вентиляторы Веза ВРАВ 6,3 исполнение 5 могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Температура окружающей среды

• от -45 до +40°С для умеренного климата,
• от -60 до +40°С для умеренного и холодного климата,
• от -10 до +50°С для тропического климата;

Конструктивные варианты:

• общепромышленные (Н);
• теплостойкие (Ж);
• коррозионностойкие (К1);
• коррозионно-теплостойкие (К1Ж);
• взрывозащищенные (В) – только по 1-й конструктивной схеме;
• взрывозащищенные теплостойкие (ВЖ) – исполнение 1ое;
• взрывозащищенные коррозионностойкие (ВК1; ВК3) – исполнение 1ое;
• взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – исполнение 1ое;
• сейсмостойкие (С) - исполнение 1ое и 5ое.

Эксплуатация, использование и конструкция ВРАВ 6,3 исполнение 5

Вентиляторы Веза ВРАВ 6,3 исполнение 5 имеют рабочее колесо барабанного типа левого или правого вращения с 32 загнутыми вперед лопатками. Спиральный корпус - поворотный. Входной патрубок имеет цилиндрическую форму и не входит в рабочее колесо, что обеспечивает надежную работу вентилятора. У вентиляторов отсутствует входной фланец, что обеспечивает более благоприятный вход потока при отсутствии воздуховода на стороне всасывания.

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12 дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30 дБ на расстоянии 5 м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными, преобразователями частоты и устройствами плавного пуска.

Обозначение вентилятора ВРАB

Рабочие характеристики Веза ВРАB 6,3 исполнение 5

Аэродинамика и график работы ВРАВ 6,3 исполнение 5

Общий график производительности по серии ВРАB

Размеры и схема ВРАB 6,3 исполнение 5

Присоединительные размеры ВРАB 6,3 исполнение 5

Установочные размеры Веза ВРАB 6,3 исполнение 5
