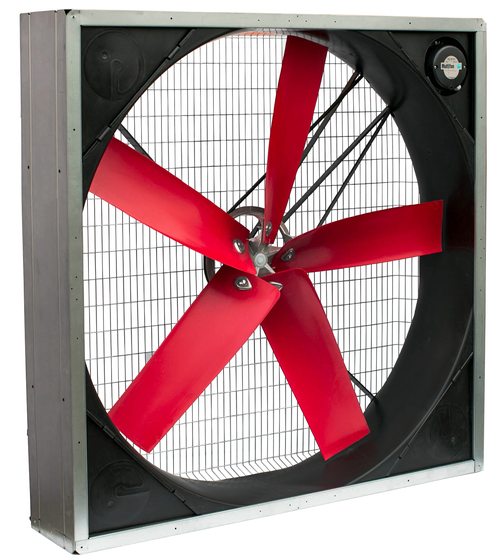

Вентилятор AF-800 осевой

Вентилятор AF-800 осевой

Применяется AF-800 для перемещения больших объемов воздуха и других газов в системах вентиляции промышленных и сельскохозяйственных помещений. Большое применение вентиляторы получили в овощехранилищах, на складах, в производственных помещениях с большими количествами вредных примесей, на птицефабриках и др. объектах. Основными достоинствами данных вентиляторов являются очень высокие значения производительности и напора при низком давлении, невысокий уровень шума, экономичность и долговечность.

Серия вентиляторов вытяжных промышленных AF исполняется в трех вариантах AF-800, AF-120 и AF-140 с диаметром рабочих колес от 800 до 1400мм.

Производительность в диапазоне 20...60 тыс. куб. м/ч.

Конструкция AF-800

Вентилятор состоит из следующих частей: корпус, рабочее колесо, рама, электродвигатель, клиноременная передача, жалюзи, ручка привода жалюзи, сетка-ограждение. Корпус вентилятора AF изготовлен из оцинкованной стали. Рабочее колесо состоит из 6-ти самоочищающихся лопастей, изготавливаемых из оцинкованной или нержавеющей стали. Их профиль гарантирует высокую производительность осевого вентилятора при низком давлении и малых энергетических затратах. В конструкции промышленного вытяжного вентилятора используется трехфазный электродвигатель серии АИР с повышенным скольжением.

Защитная сетка вентилятора препятствует доступу людей и животных к подвижным частям промышленного вытяжного вентилятора во включенном состоянии.

Преимущества осевого вентилятора

Гравитационные жалюзи, используемые в вентиляторе, предотвращают утечку теплого воздуха из помещения при выключенном электродвигателе вентилятора. Кроме того, для увеличения производительности и уменьшения энергопотребления вентилятора имеется устройство принудительной фиксации створок жалюзи в открытом состоянии.

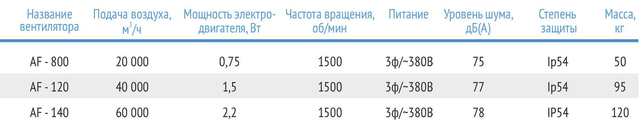

Технические характеристики AF-800 осевой

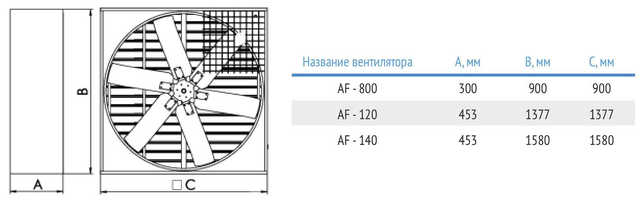

Габаритные размеры AF-800

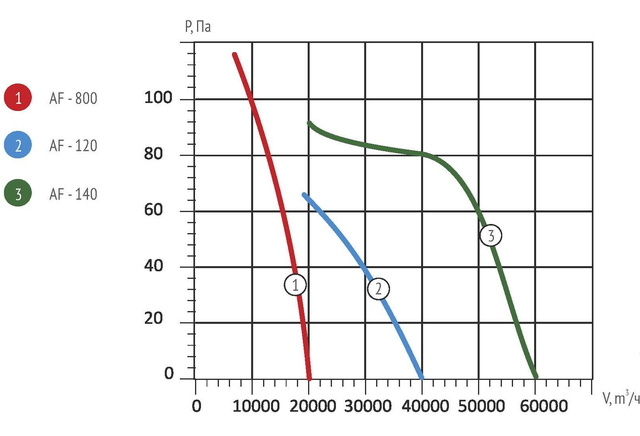

Аэродинамические характеристики AF-800
