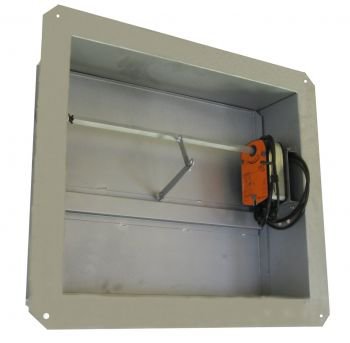

Клапан КДМ-2М с электромеханическим приводом МB

Описание и применение КДМ-2М с электромеханическим приводом МB

Клапан КДМ-2м сертифицированы в установленном законодательством порядке. Сертификат соответствия требованиям технического регламента на клапан КДМ-2м-C-RU.ПБ25.В.00579.

Предел огнестойкости клапана КДМ-2м:E90 (1,5 часа). Клапан КДМ-2м изготавливается из оцинкованной стали ГОСТ19904-90.

Клапан КДМ-2м по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, не подверженных задымлению, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные рабочие значения температуры окружающего воздуха от -30оС до +40оС при отсутствии прямого воздействия атмосферных осадков. Клапан КДМ-2м выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.

Клапан КДМ-2м работоспособен в любой пространственной ориентации. Клапан КДМ-2м не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности.

Клапан КДМ-2М комплектуется следующими типами приводов:

  • электромагнитный (ЭМ);
  • электромеханический МВ, MВЕ;
  • электромеханический MS, MSЕ (Siemens).

Схема конструкции КДМ-2М с электромеханическим приводом МB для прямоугольного сечения

стеновое исполнение КДМ-2М с электромеханическим приводом МB для прямоугольного сечения

Канальное исполнение КДМ-2М с электромеханическим приводом МB для прямоугольного сечения

Обозначения на схемах

1 - корпус клапана;
2 - заслонка;
3 - полуось;
4 - уплотнитель;
5 - пружина привода;
6 - электромагнит;
7- ребро жесткости;
8 - зацеп;
9 - микро переключатель;
10 - элетромеханический привод;
11 - ось;
12 - система рычагов.

B и H - установочные размеры клапана, мм;
B1 и Н1 - габаритные размеры клапана, мм;
Х - вылет заслонки клапана, мм;
L - длина клапана, мм.

Для стенового исполнения:

(КДМ-2с):
B1 = B + 96, мм;
H1 = H +108, мм;

(КДМ-2м):
B1 = B + 90, мм;
H1 = H +104, мм;
Х = Н - 130, мм;

L= 165 мм.

Для канального исполнения:
(КДМ-2м/КДМ-2с):
B1 = B + 60, мм;
H1 = H +60, мм;
Х = Н - 110, мм;

L= 200 мм.

Примечание

1. Клапаны КДМ-2м и стенового исполнения изготавливаются только с внутренним расположением привода.

2. Клапаны КДМ-2м и КДМ-2с канального исполнения с электромеханическим приводом изготавливаются как с внешним, так и с внутренним расположением привода.

3. Клапаны КДМ-2м и КДМ-2с канального исполнения с электромагнитным приводом изготавливаются только с внутренним расположением привода.

4. При установке электромагнитных приводов на клапаны КДМ-2м и КДМ-2с приводы комплектуются защитным кожухом.

Схема установки КДМ-2М с электромеханическим приводом МB

Схема установки КДМ-2М с электромеханическим приводом МB

Структура обозначения и наименования клапан КДМ-2М с электромеханическим приводом МB

Структура обозначения и наименования клапан КДМ-2М с электромеханическим приводом МB
