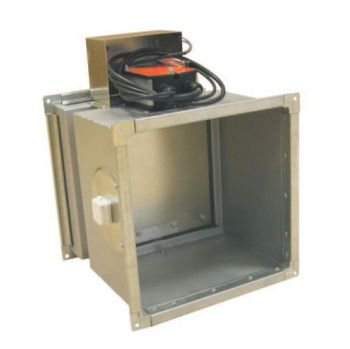

Клапан КПС-1 с электромеханическим приводом МB
Описание
Обзор
Описание и применение КПС-1
Клапан КПС-1 выпускается в двух модификациях КПС-1(60)и КПС-1(90),которые различаются пределом огнестойкости.
Предел огнестойкости клапана КПС-1(60):
- в режиме нормально открытого (огнезадерживающего) клапана - EI 60 (1 час)
- в режиме нормально закрытого (дымового) клапана - EI 90, E90 (1,5 часа)
Предел огнестойкости клапана КПС-1(90):
- в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
- в режиме нормально закрытого (дымового) клапана - EI 120, E120 (2 часа)
Противопожарный клапан КПС-1 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.
Конструкция клапана с электромеханическим приводом МB
Клапан выпускается в канальном исполнении прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан КПС-1 работоспособен в любой пространственной ориентации и не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопастных смесей.
- Прямоугольный (квадратного)клапана КПС-1: односекционный сварной. Изготовлен из углеродистой стали.
- Круглого сечения выполнен из углеродистой цинковым покрытием. Клапан может быть как с ниппельным, так и с фланцевым соединением.
Клапан КПС-1 состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.
Клапан КПС-1 комплектуется следующими типами приводов:
- электромеханический MS, MSE(Siemens);
- электромеханический МВ; MBE
- электромагнитный (ЭМ), как в комбинации с тепловым замком , так и без него;
- пружинный с тепловым замком (ТЗ).
Схема конструкции КПС-1 прямоугольного сечения
Обозначения на схемах
1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - защитный кожух;
5 - крышка люка;
6 - пожарный извещатель ИП-103;
7 - фиксатор;
8 - кольцо фиксатора;
9 - электромагнитный привод;
10 - тепловой замок.
B и H - размеры внутреннего сечения клапана, мм
Длина клапанов L=330 мм
Если B и H < 600 мм
B1 = B + 40
H1 = H + 40
Если B или H 600 мм
B1 = B + 60
H1 = H + 60
1. Вылет заслонки. При конструировании систем вентиляции необходимо учитывать вылет заслонки. До и после клапана необходимо проектировать прямой участок воздуховода с сечением, равным сечению клапана, и длиной, равной вылету заслонки.
2. Фиксатор заслонки устанавливается только на нормально открытые клапаны с электромагнитным приводом. При закрытии клапана фиксатор не позволяет заслонке открыться обратно под воздействием потока воздуха или деформации. Для открытия заслонки необходимо потянуть за кольцо фиксатора и повернуть заслонку с помощью специального ключа, который входит в комплект поставки клапана.
Вылет заслонки за корпус клапана КПС-1 прямоугольного сечения с электромеханическим приводом МB
Схема конструкции КПС-1 круглого сечения
Обозначения на схемах
1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - защитный кожух;
5 - крышка люка;
6 - пожарный извещатель ИП-103;
7 - фиксатор;
8 - кольцо фиксатора;
9 - электромагнитный привод;
10 - тепловой замок.
D - диаметр клапана, мм;
L - длина клапана, мм.
Для клапанов на ниппельном соединении L=450 мм
Для клапанов на фланцевом соединении L=350 мм
Минимальный диаметр клапана с электромеханическим и электромагнитным приводом - 100.
Минимальный диаметр клапана с тепловым замком - 140.
Клапаны диаметром 100 и 125 с тепловым замком изготавливаются из клапана 200 с двумя трубчатыми переходами длиной 300мм. Необходимо обратить внимание, что потери давления на клапанах 100, 125, 140, 160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200мм.
Вылет заслонки за корпус клапана КПС-1 круглого сечения
Структура обозначения и наименования с электромеханическим приводом МB
