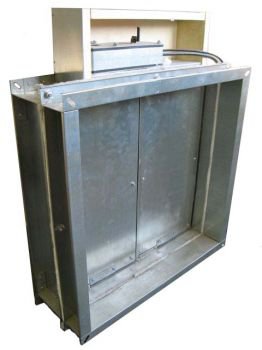

Клапан КПС-1M(90) многостворчатый c электромеханическим приводом MB
Описание
Обзор
Описание и применение КПС-1M(90) многостворчатый MB
- в режиме нормально открытого (огнезадерживающего) клапана - EI 90 (1,5 часа)
- в режиме нормально закрытого (дымового) клапана - EI 120, E 120 (2 часа)
Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(90) в многостворчатом исполнении по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.
Клапан КПС-1м-МС выпускается прямоугольного (квадратного) сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Конструкция клапана c электромеханическим приводом MB
Конструкция клапана с приводом снаружи представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.
КПС-1м-МС состоит из секции №1 и секции №2 корпуса, двух заслонок, привода с защитным кожухом, предохраняющего привод при монтаже клапана. Клапан с приводом внутри изготовлен из оцинкованной стали, один корпус, две заслонки. Вылет заслонки в одну сторону. Клапан предназначен для установкив стену.
Клапан КПС-1M(90) комплектуется следующими типами приводов:
- электромеханический MS (Siemens);
- электромеханический MB.
Схема конструкции КПС-1M(90) многостворчатый MB прямоугольного сечения
Обозначения на схемах
1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - электромагнитный привод;
5 - защитный кожух.
B и H - размеры внутреннего сечения клапана, мм
Длина клапанов L=300 мм
B1 = B + 60
H1 = H + 60
Для установки клапана КПС-1м(90) в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение.
При необходимости установки клапана именно круглого сечения рекомендуется применять клапаны КПС-1(90).0
Вылет заслонки за корпус клапана КПС-1M(90) многостворчатый MB
Структура обозначения и наименования КПС-1M(90) многостворчатый MB
