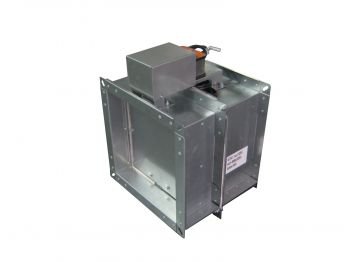

Клапан КПС-2м пружинный с тепловым замком ТЗ

Описание и применение КПС-2м пружинный с тепловым замком ТЗ

Предел огнестойкости клапана КПС-2м:

• в режиме нормального открытого (огнезадерживающего) клапана - EI120;
• в режиме нормального закрытого (дымового)  клапана - E 120,EI 120.

Противопожарный клапан систем вентиляции зданий и сооружений КПС-2м (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана пружинный с тепловым замком ТЗ

Клапан изготовлен из оцинкованной стали. Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Клапан КПС-2м комплектуется следующими типами приводов:

• электромеханический MS, MSE(Siemens);
• электромеханический МВ; MBE;
• электромагнитный (ЭМ), как в комбинации с тепловым замком , так и без него;
• пружинный с тепловым замком (ТЗ).

Схема конструкции КПС-2м пружинный с тепловым замком ТЗ для прямоугольного сечения

Обозначения на схемах

1- корпус клапана
2 - заслонка;
3 - электромеханический привод;
4 - электромагнит;
5 - крышка привода.

B и H - присоединительные размеры, мм
B1 = B + 60
H1 = H + 60

Клапан размером 100х100 изготавливается только с электромеханическим приводом.

Вылет заслонки за корпус клапана КПС-2м пружинный с тепловым замком ТЗ

Схема конструкции КПС-2м для круглого сечения

Обозначения на схема

1 - корпус клапана;
2 - заслонка;
3 - электромеханический привод;
4 - защитный кожух;
5 - крышка люка;
6 - электромагнитный привод;
7 - тепловой замок.

D - диаметр клапана, мм;
L - длина клапана, мм.

Для клапанов на ниппельном соединении L=410 мм
Для клапанов на фланцевом соединении L=400 мм

Минимальный диаметр клапана с электромеханическим и электромагнитным приводом - 100.

Минимальный диаметр клапана с тепловым замком - 140.

Необходимо обратить внимание, что потери давления на клапанах 100, 125, 140, 160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром.

Вылет заслонки за корпус клапана КПС-2м пружинный с тепловым замком ТЗ для круглого сечения

Структура обозначения и наименования клапан КПС-2м пружинный с тепловым замком ТЗ
