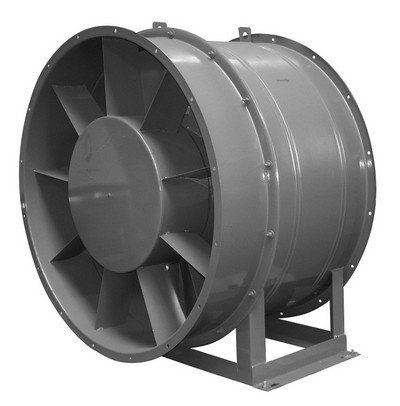

Вентилятор Веза ОСА 420-12,5 с направляющим аппаратом

Категория: ОСА-420
  • Описание

Обзор

Вентилятор Веза ОСА 420-12,5 с направляющим аппаратом

pdf Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры.

Описание вентилятора Веза ОСА 420-12,5

  • Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250 мм;
  • Давление: от 150 до 800 Па;
  • Расход воздуха: от 4000 до 80 000 м3/час;
  • Системы вентиляции и воздушного отопления;
  • Системы противодымной вентиляции;
  • Санитарно-технические и производственные установки.

Вентиляторы серии ОСА® 420 состоят из сварного рабочего колеса, корпуса, входного направляющего аппарата и асинхронного двигателя. Рабочее колесо имеет шесть листовых лопаток, которые могут устанавливаться на втулке с углами 30 и 35 градусов.

Перед рабочим колесом расположен направляющий аппарат с углами установки листовых лопаток 5° или 10°. Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления.

Модификации вентилятора ОСА 420-12,5

  • Вентилятор левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания.
  • Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
  • Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).

Для соединения вентилятора с воздуховодом должна использоваться вставка гибкая ВГ-ОСА.

Применение и эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.

Температура окружающей среды

  • от минус 45 до +40°С для умеренного, умеренного и холодного климата;
  • от минус 10 до +50°С для тропического климата;

Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.

  • среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.

Модельный ряд серия Веза ОСА 420-12,5

Модельный ряд серия Веза ОСА 420-12,5

Кривая производительности вентиляторов Веза ОСА 420-12,5

Кривая производительности вентиляторов Веза ОСА 420-12,5

Условное обозначение серии Веза ОСА 420-12,5

Расшифровка наименоваия и маркировки Веза ОСА 420-12,5

Характеристики Веза ОСА 420-12,5

Характеристики Веза ОСА 420-12,5

Аэродинамика Веза ОСА 420-12,5

Аэродинамика Веза ОСА 420-12,5

Конструкция на фланце

Конструкция на фланце

Конструкция на стойке

Исполнение тип крепления 01 на стойке

Исполнительные размеры Веза ОСА 420-12,5

Исполнительные размеры Веза ОСА 420-12,5

Установка на вытяжку

Установка на вытяжку

Установка на приток

Установка на приток

Установка в канал на приток

Установка в канал на приток

Установка в шахту на приток

Установка в шахту на приток
