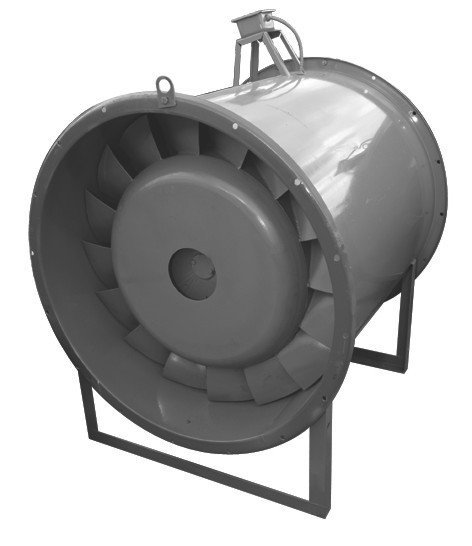

Вентилятор Веза ОСА 510-8 с спрямляющим аппаратом
Описание
Обзор
Каталог вентиляторов Веза ОСА. Модели, исполнение, габаритные размеры. |
Описание вентилятора Веза ОСА 510-8
- Типоразмерный ряд: 400, 420, 500, 630, 800, 900, 100, 1120, 1250
- Давление: от 150 Па до 800 Па
- Расход воздуха: от 4000 м3/час до 80 000 м3/час
- Системы вентиляции и воздушного отопления
- Системы противодымной вентиляции
- Санитарно-технические и производственные установк
Вентиляторы серии ОСА ® 510 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, асинхронного двигателя и конического элемента. Рабочее колесо имеет 16 листовых специально спроектированных лопаток, приваренных к втулке большого диаметра.
Вырезанные лазером лопатки могут устанавливаться с разными углами: 18, 26, 38 и 46 градусов. Колесо снабжено входным коком, обеспечивающим безотрывное течение вблизи втулки.
Корпус выполнен в виде цилиндрической обечайки на специальном оборудовании с высокой точностью внутреннего кругового сечения. С двух сторон корпуса вентилятора модификации «А» расположены фланцы унифицированных размеров.
Модификации вентилятора ОСА 510
У вентилятора модификации «Б» входная часть корпуса выполнена в виде коллектора.
Комплектуется вентилятор фланцевым асинхронным двигателем. Клеммная коробка находится на корпусе вентилятора.
Конический элемент закрывает двигатель и обеспечивает снижение осевой составляющей скорости в выходном сечении вентилятора и повышение создаваемого вентилятором статического давления.
- Вентилятор выполнен правого вращения: колесо вращается по часовой стрелке, если смотреть со стороны всасывания.
- Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие.
- Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).
Применение и эксплуатация
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории
размещения по ГОСТ 15150-69.
Температура окружающей среды
- от минус 45 до +40°С для умеренного, умеренного и холодного климата;
- от минус 10 до +50°С для тропического климата;
Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м 3.
- среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.
Модельный ряд серия Веза ОСА 510-8
Кривая производительности вентиляторов Веза ОСА 510-8
Условное обозначение серии Веза ОСА 510-8
Характеристики Веза ОСА 510-8
Аэродинамика Веза ОСА 510-8
Конструкция на фланце
Конструкция на стойке
Исполнительные размеры Веза ОСА 510-8
Установка на вытяжку
Установка на приток
Установка в канал на приток
Установка в шахту на приток
