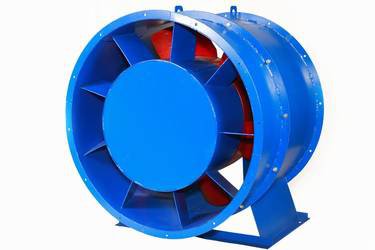

Вентилятор ВО 25-188-12,5 осевой
Описание
Характеристики
Обзор
Область применения ВО 25-188-5
Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы изготавливаются семи типоразмеров:ВО 25-188 №№ 5; 6,3; 8; 9; 10; 11,2; 12,5
Исполнение и эксплуатация
Исполнение вентиляторов по назначению и материалам:
-из углеродистой стали.
ТУ 4861-039-57375659-2010
Сертификаты соответствия № РОСС RU.МГ01.В03479
Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий,чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы имеют рабочее колесо с шестью листовыми лопатками, которые установлены с углами 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат(НА) с углами установки лопаток 5° или 10°. Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата.
Таким образом, каждый вентилятор одного типоразмера имеет пять модификаций, отличающихся положением лопаток колеса и НА. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие. Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150.
Условия эксплуатации: температура окружающей среды от 40°С до +45°С (от _10°С до +45°С для тропического исполнения); перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3; среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/сек.
Габаритные и присоединительные размеры ВО 25-188-12,5
Рабочие характеристики ВО 25-188-12,5
Аэродинамические параметры ВО 25-188-12,5
Замена вентиляторов по аэродинамическим характеристикам
Характеристики
Кол-во полюсов | 6 |
Бренд | Россия |
Конструкция | осевой |
Мощность, кВт | 15 |
Типразмер, мм | 1250 |
Производительность, м3/ч | 81000 |
Питание [В] | ~380 |
Уровень шума, дБ(А) | 112 |
Вес, кг | 373 |
Давление, Па | 625 |
